本文基于丹麦科技大学的Sebastian Tengvall等人在AES上发表的论文《Design and Implementation of a High Efficiency Subwoofer》。
丹麦科技大学是世界顶尖的理工大学之一，也是北欧地区最好的工科大学。丹麦虽然地方不大，但音箱开发传承很久，在世界范围内享有盛誉。比如B&O，丹拿等等。丹麦科技大学的声学专业也很强。
4阶带通箱设计
设计需求规格：
15寸单元
45Hz到90Hz的带通响应
2.83V输入最小灵敏度98dB
最大容积150L

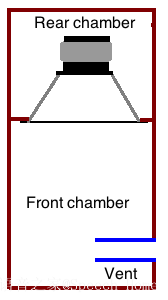

采用4阶带通箱设计，见下示意图：

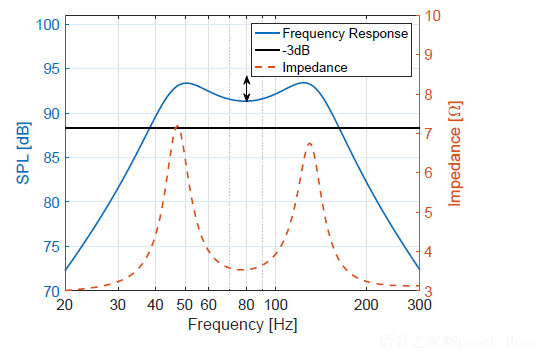

常规带通箱的响应曲线：
这种设计频率带宽很好，但效率不够高。

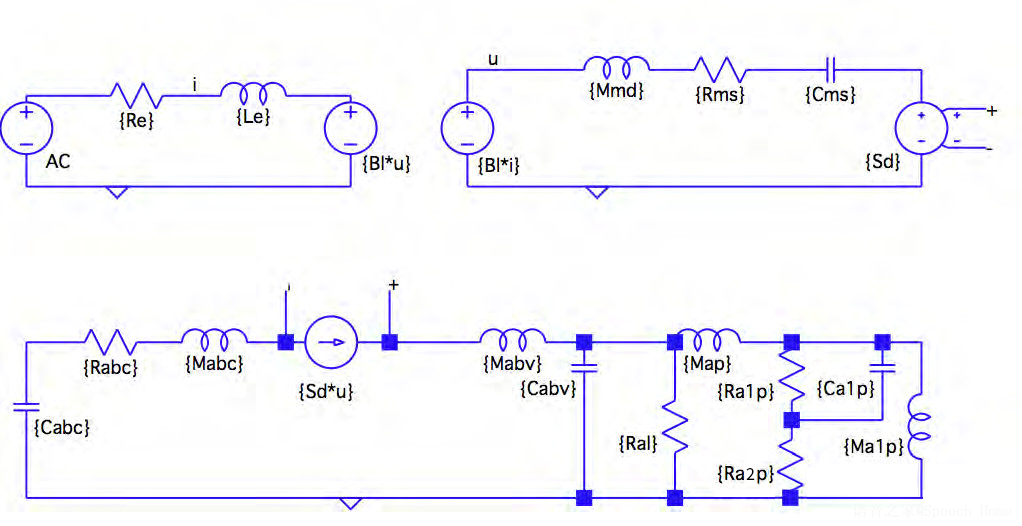

带通箱小信号等效电路模型：

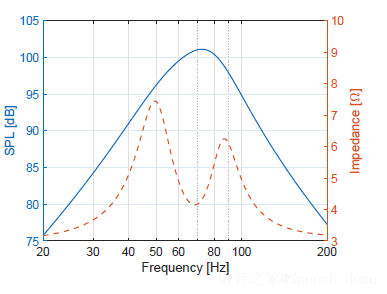

通过等效电路模拟得到的频响和阻抗曲线，输入2.83V，1m，2pi空间。
初步定义前腔和风管谐振频率fb=70Hz
风管长度计算公式

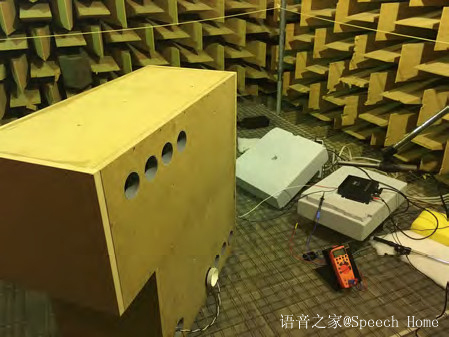

带4个风管的带通箱低音炮实物

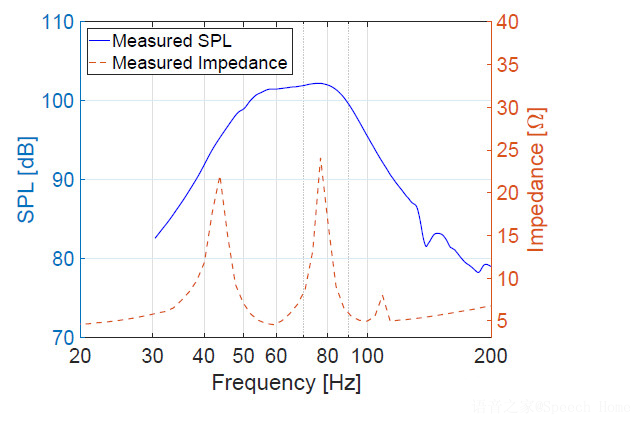

实测的频响和阻抗曲线，和模拟有差异。

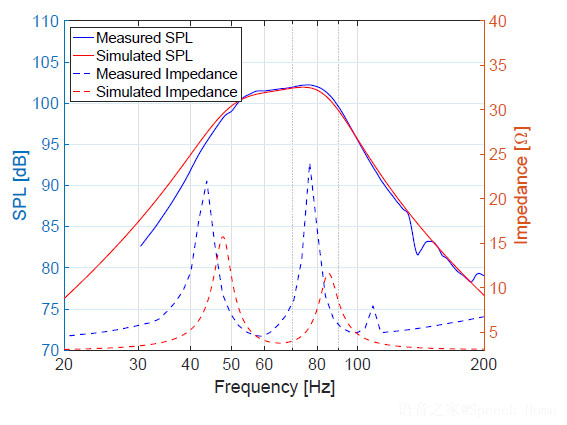

通过将等效电路模型中fb调节到80Hz
可以将模拟和测试得到的频响曲线拟合得比较好，但阻抗曲线匹配得不好，原因有可能是4风管实际等效电路模型会比单风管复杂，也有可能是带通箱内的泄漏和损耗未被充分考虑，或许可以尝试使用有限元的方式来模拟。带通箱的调节比倒相箱会更复杂。
