1、异常现象

有一款18寸的超低音喇叭测试DIS的时候，发现输入功率较大时，直流偏移异常大，上下的行程非常不对称。出现了输入电压越大，向下的行程越小，甚至根本不会向下运动。

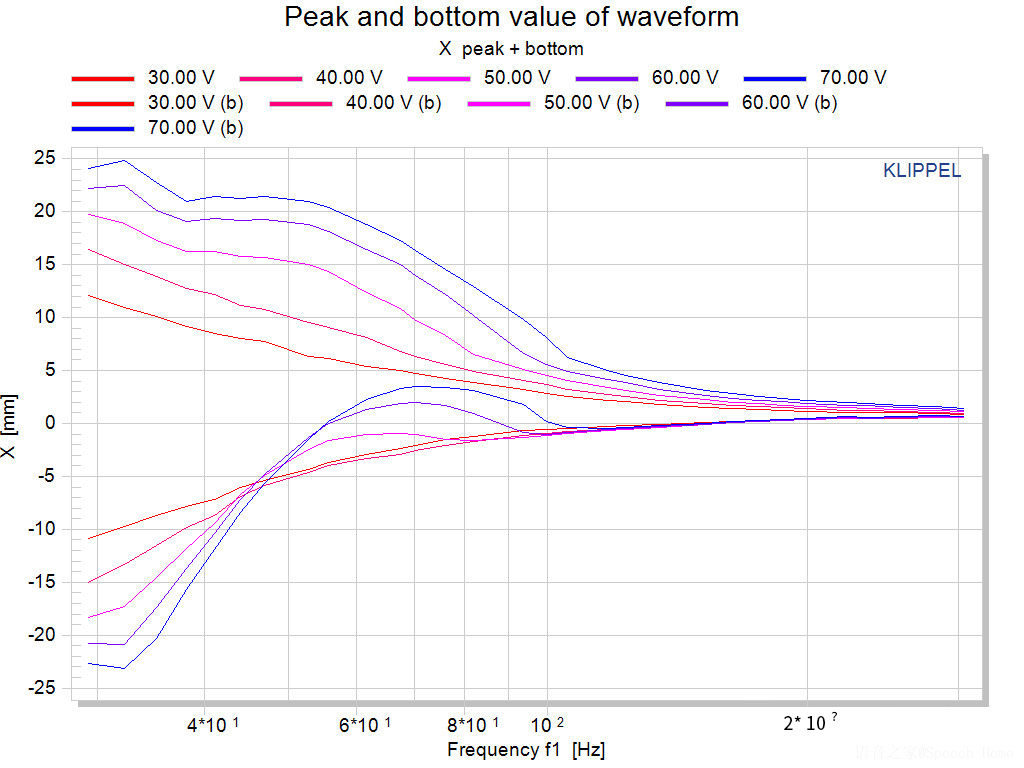

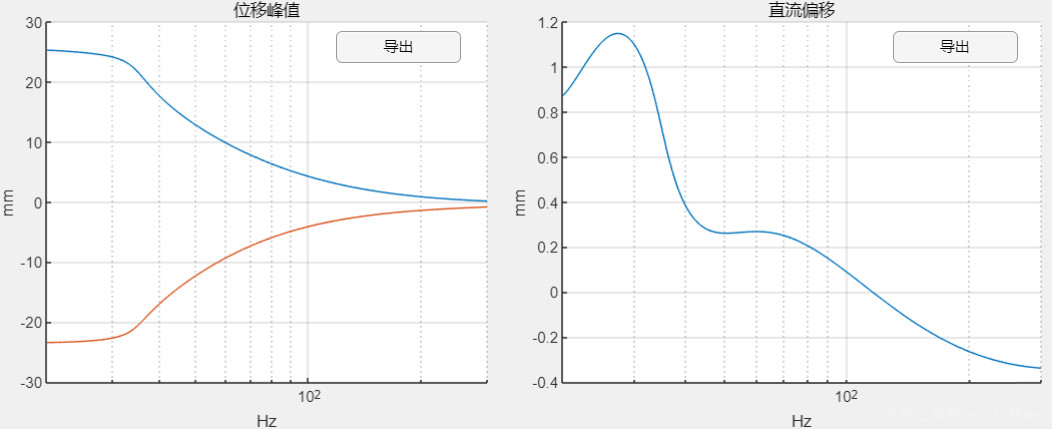

不同电压激励下，上下位移分布。

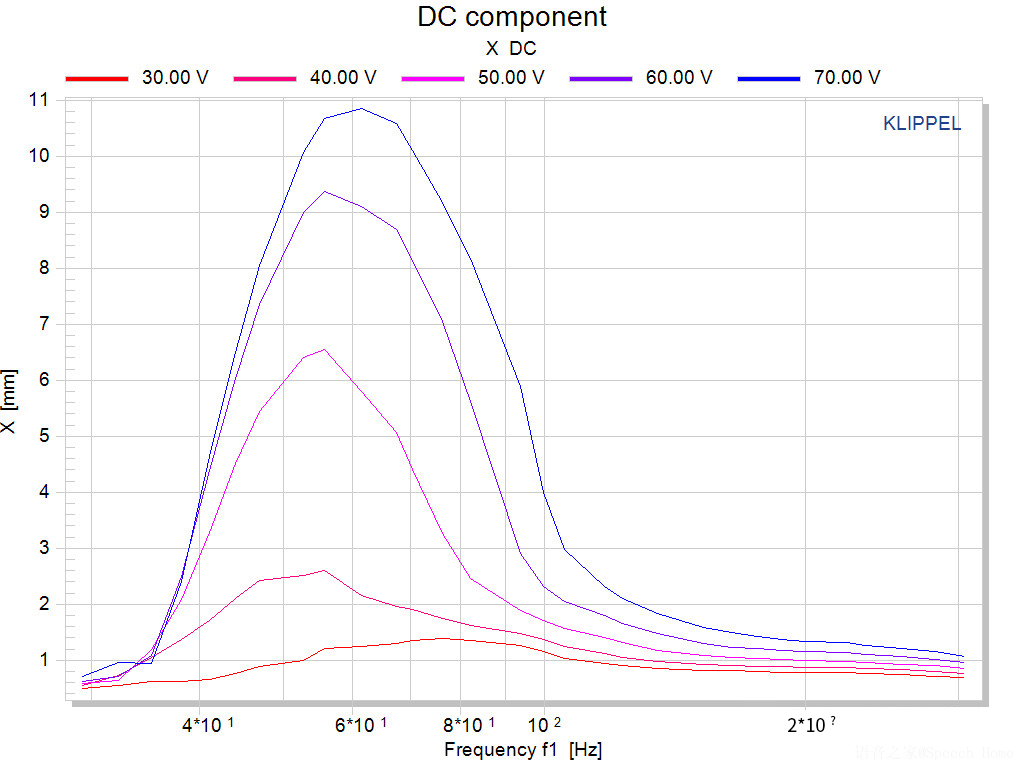

不同电压激励下，直流偏移



2、原因分析

按常规理论来说，直流偏移主要来源于BL(x)，Kms(x)，Le(x)的上下非对称性。

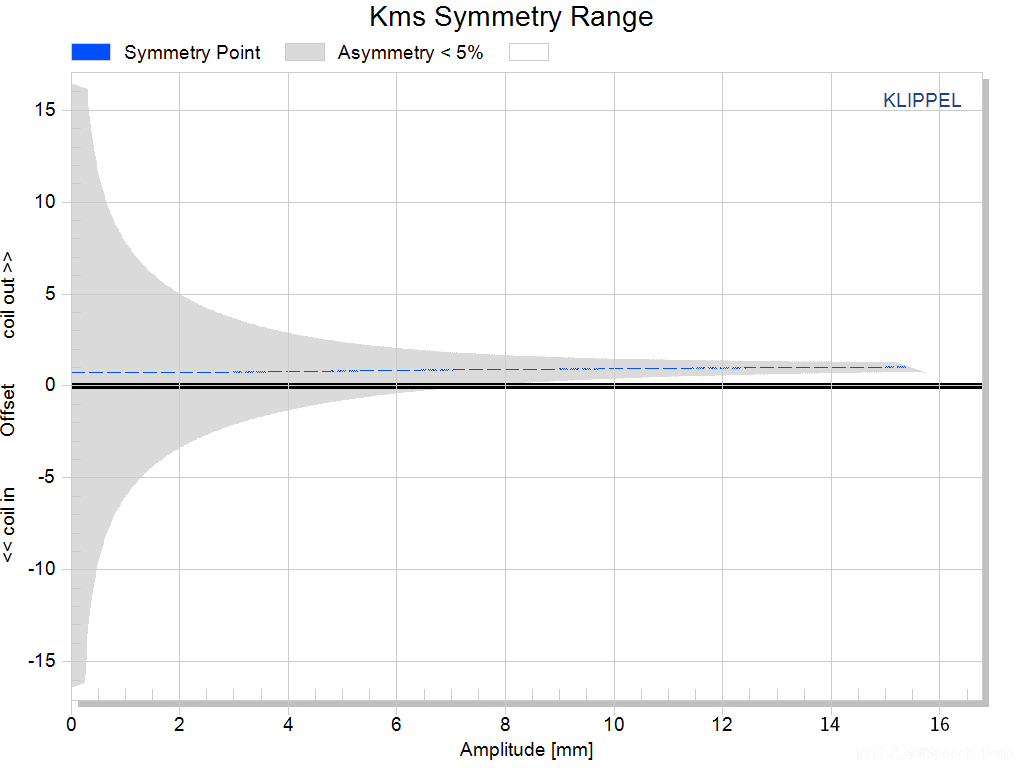

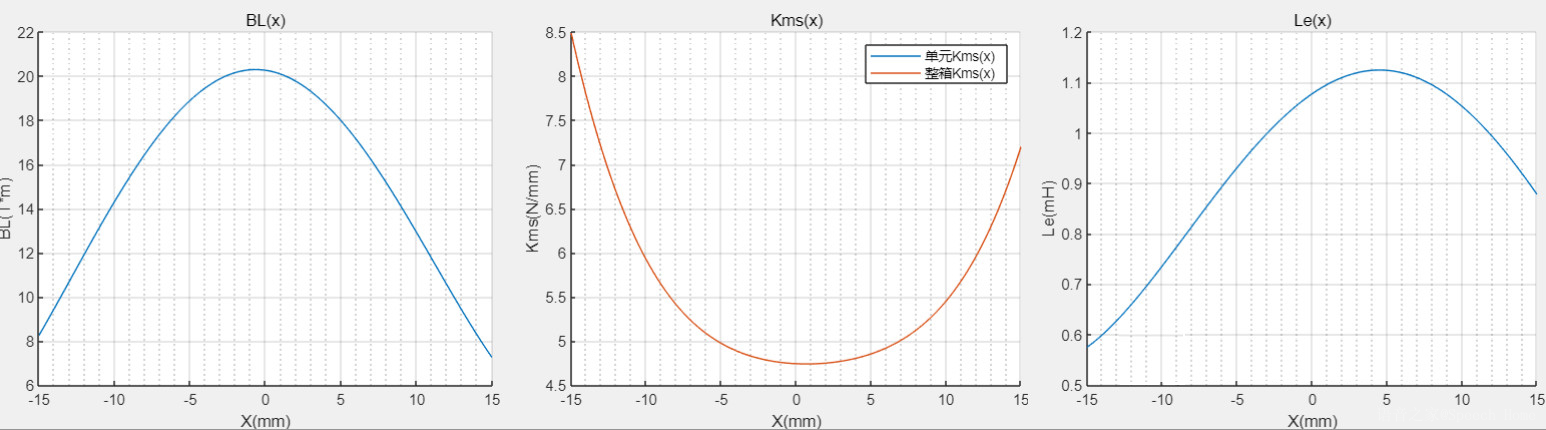

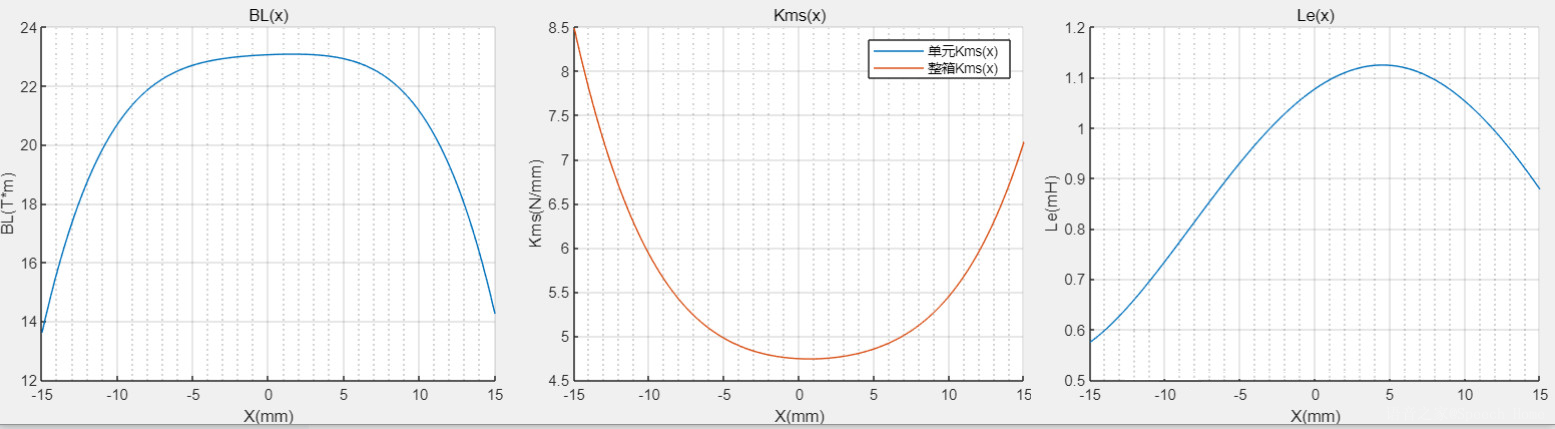

所以检查非线性参数曲线。发现对称性还不错。

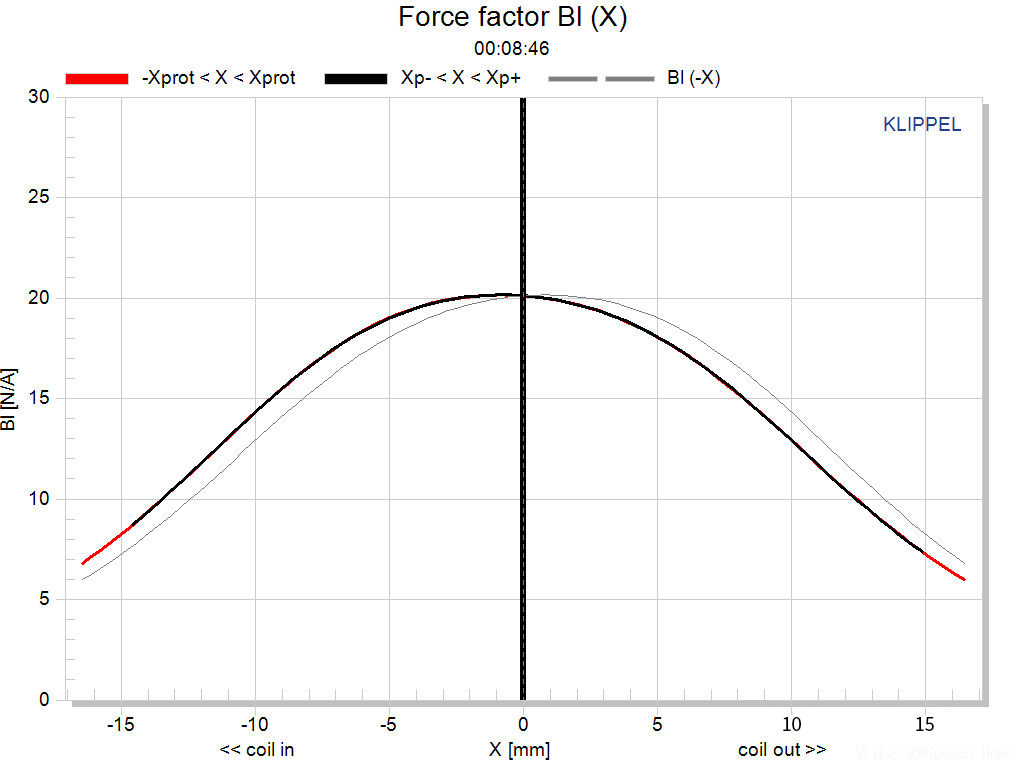

BL(x)

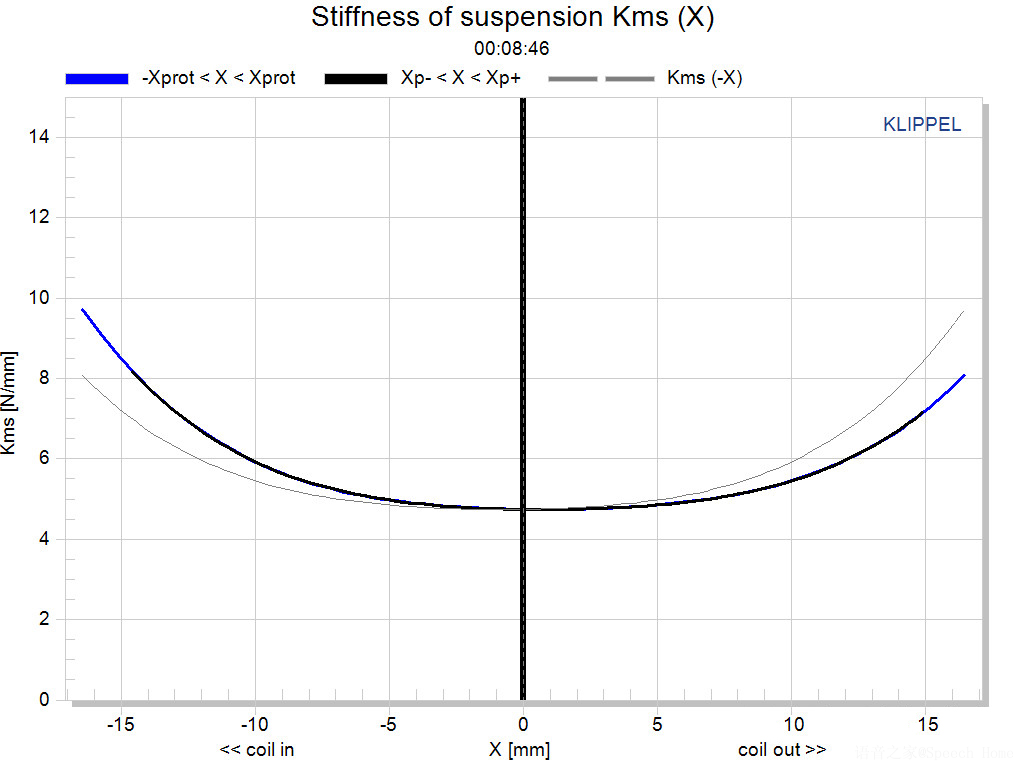

Kms(x)

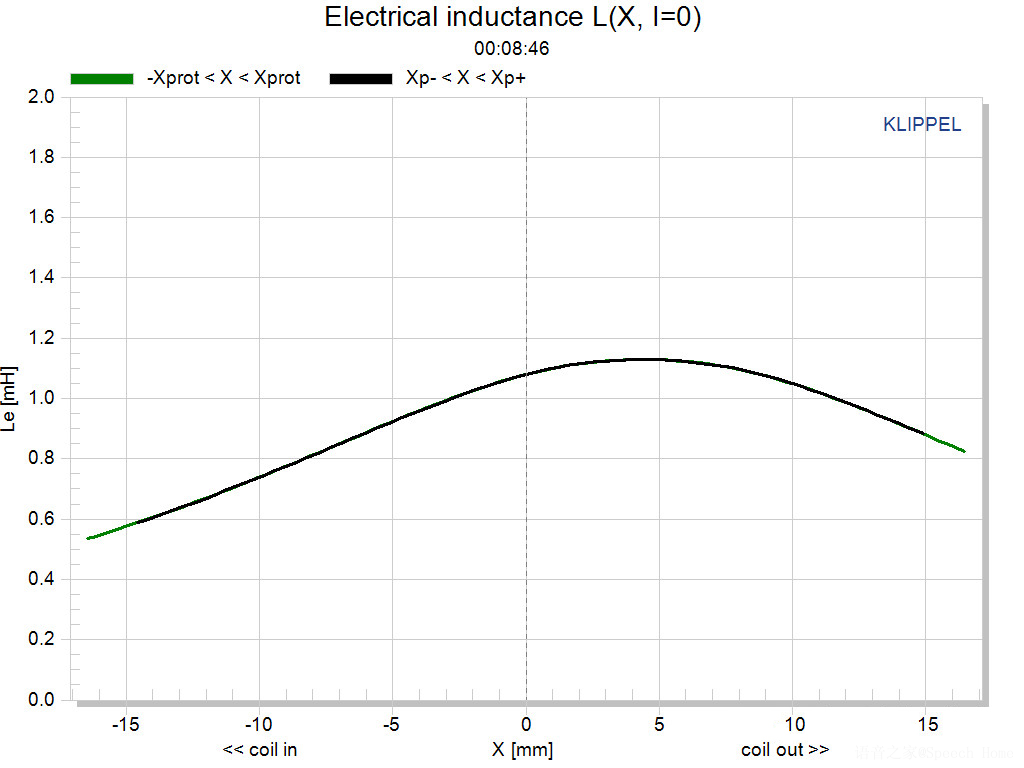

Le(x)


所以，用我自己开发的

扬声器非线性仿真工具做了下研究

扬声器系统低频谐波失真仿真 V1.0发布

导入Klippel LSI测试结果

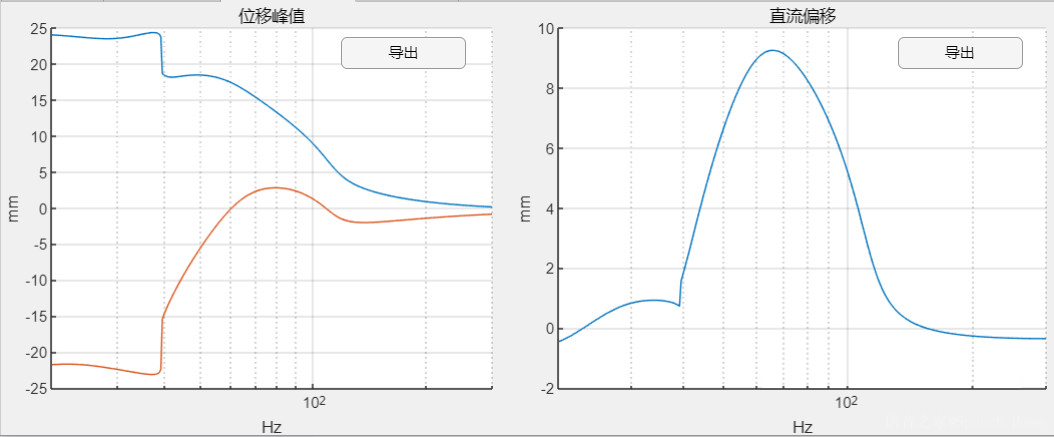

确实复现到了Klippel DIS的实测结果


直流偏移的最大点在约2倍Fs附近

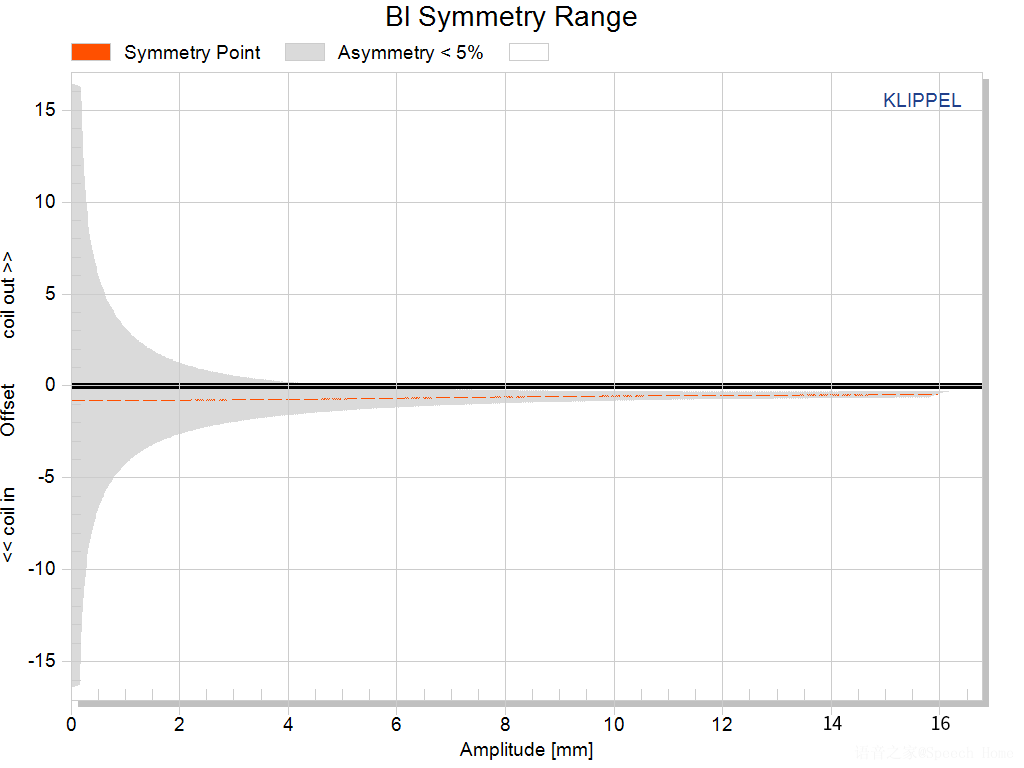

一般来说这个频率点附近的直流偏移和BL(x)关系比较大

在仿真工具中，将BL(x)假设为完全线性

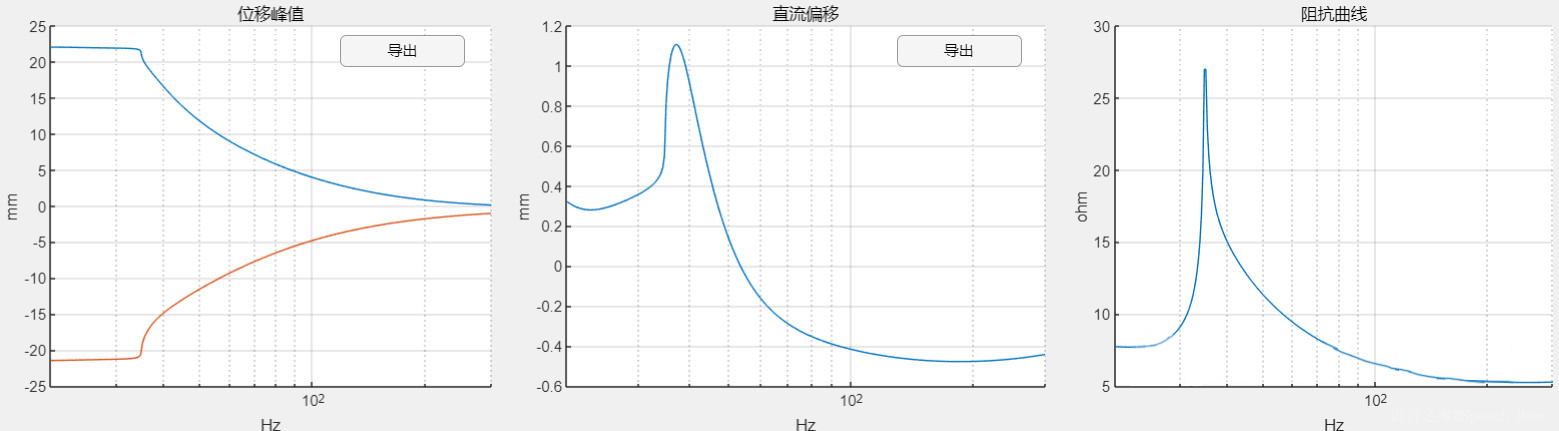

发现直流偏移减小很多


所以最终可以确定是BL(x)的非线性造成的直流偏移异常


3、改善方法

尝试重新设计音圈，增加BL(x)的线性。其他地方不做变更。
